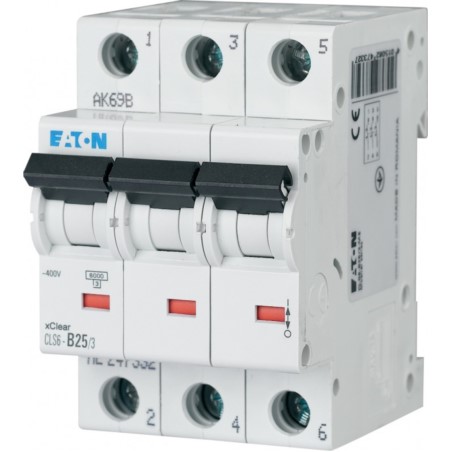

Opis produktu

• Znamionowa zwarciowa zdolność łączeniowa 6 kA wg IEC/EN 60898
• Dopasowane są konturem oraz wyglądem zewnętrznym do wyłączników różnicowoprądowych serii CFI6, CKN6
• Wysoka selektywność w stosunku do poprzedzającego zabezpieczenia topikowego dzięki niewielkiej energii przepuszczanej
• Zaciski przyłączeniowe windowe: górne i dolne
• Możliwość oszynowania z góry i z dołu
• Możliwość zamocowania styków pomocniczych Z-AHK i Z-NHK z lewej strony
• Możliwość dobudowy z boku wyzwalacza wzrostowego Z-ASA /. i wyzwalacza podnapięciowego Z-USA /.
• Spełniają wymagania koordynacji izolacji, odstęp zestyków 4 mm, dla pewniejszego elektrycznego rozłączenia
• Podłączenie zasilania dowolne (z góry lub z dołu)
• Maksymalne napięcie stałe do 48 V DC (na bieg.) dla CLS6
• Na wyższe napięcie stałe używać CLS6-DC (przestrzegać polaryzacji - patrz przykłady połączeń poniżej)
• Znamionowe napięcie stałe dla CLS6-DC 250 V (na bieg.), = 4 ms
• Znamionowa zwarciowa zdolność łączeniowa 6 kA wg. IEC/EN60947-2
• Możliwość równoległego podłączenia przewodów oraz szyny fazowej

Dane techniczne

• Charakterystyka wyzwalania C
• Częstotliwość [Hz] 50
• EAN 4015082704209
• Głębokość wbudowania [mm] 70.5000
• Jednocześnie rozłączany biegun N
• Kategoria przepięcia 3
• Klasa ograniczenia energi 3
• Liczba biegunów 3

• Napięcie znamionowe [V] 2400
• Prąd znamionowy [A]16
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 2
• Szerokość wyrażona liczbą modułów 3
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 [kA] 6
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA] 0
