Opis produktu

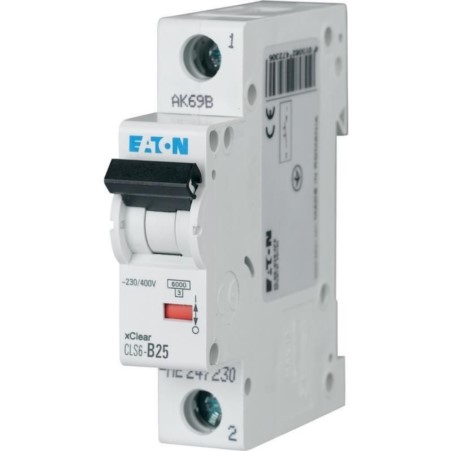

Wyłączniki nadprądowe CLS6:

Znamionowa zwarciowa zdolność łączeniowa 6 kA wg IEC/EN 60898
Dopasowane są konturem oraz wyglądem zewnętrznym do wyłączników różnicowoprądowych serii CFI6, CKN6
Wysoka selektywność w stosunku do poprzedzającego zabezpieczenia topikowego dzięki niewielkiej energii przepuszczanej
Zaciski przyłączeniowe windowe: górne i dolne
Możliwość oszynowania z góry i z dołu
Możliwość zamocowania styków pomocniczych Z-AHK i Z-NHK z lewej strony
Możliwość dobudowy z boku wyzwalacza wzrostowego Z-ASA /.i wyzwalacza podnapięciowego Z-USA /.
Spełniają wymagania koordynacji izolacji, odstęp zestyków  > 4 mm, dla pewniejszego elektrycznego rozłączenia
Podłączenie zasilania dowolne (z góry lub z dołu)
Maksymalne napięcie stałe do 48 V DC (na bieg.) dla CLS6
Na wyższe napięcie stałe używać CLS6-DC
Znamionowe napięcie stałe dla CLS6-DC 250 V (na bieg.),  = 4 ms
Znamionowa zwarciowa zdolność łączeniowa 6 kA wg. IEC/EN60947-2
Możliwość równoległego podłączenia przewodów oraz szyny fazowej

Dane techniczne:

Typ:CLS6-B20/1

Prąd znamionowy:20A

Napięcie znamionowe:230/400V AC

Prąd zwarciowy:6kA

Charakterystyka:B

Stopień ochrony :IP20

Ilość biegunów:1P

Szerokość:17,5 mm (1 mod.)

Przekrój przewodów przyłączeniowych:1-25mm2

Montaż:szyna TS35 mm
